Телескопическая стойка для опалубки усиленная 4,9 м — это строительный элемент, предназначенный для надежной поддержки горизонтальных щитов опалубки при создании монолитных потолочных перекрытий. Она также может служить временной опорой в процессе строительства и ремонта.

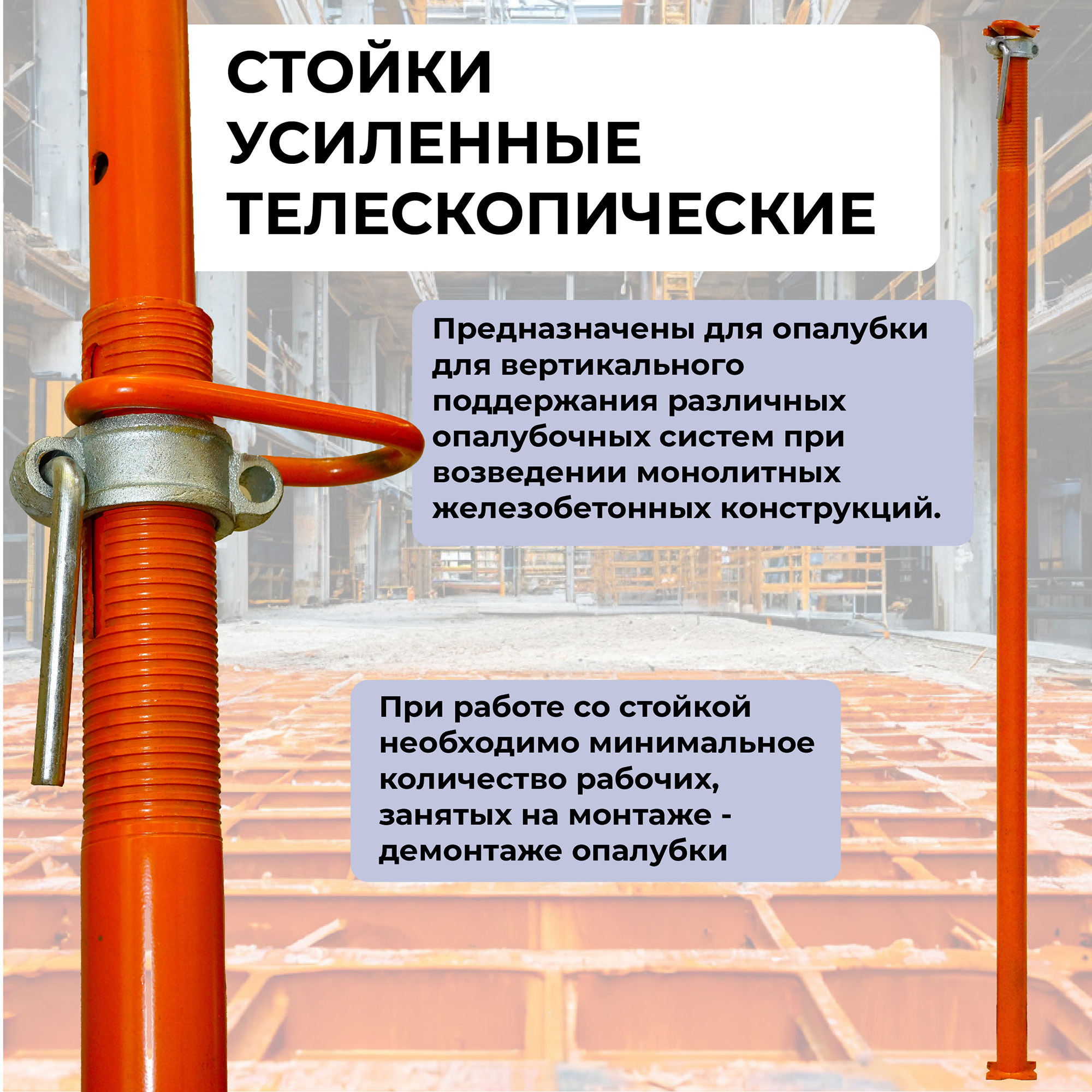

Телескопическая стойка для опалубки усиленная Промышленник 4,9 м (домкрат) предназначена для поддержания горизонтальных щитов опалубки при возведении монолитных потолочных перекрытий, а также в качестве временной опоры при строительстве и ремонте.

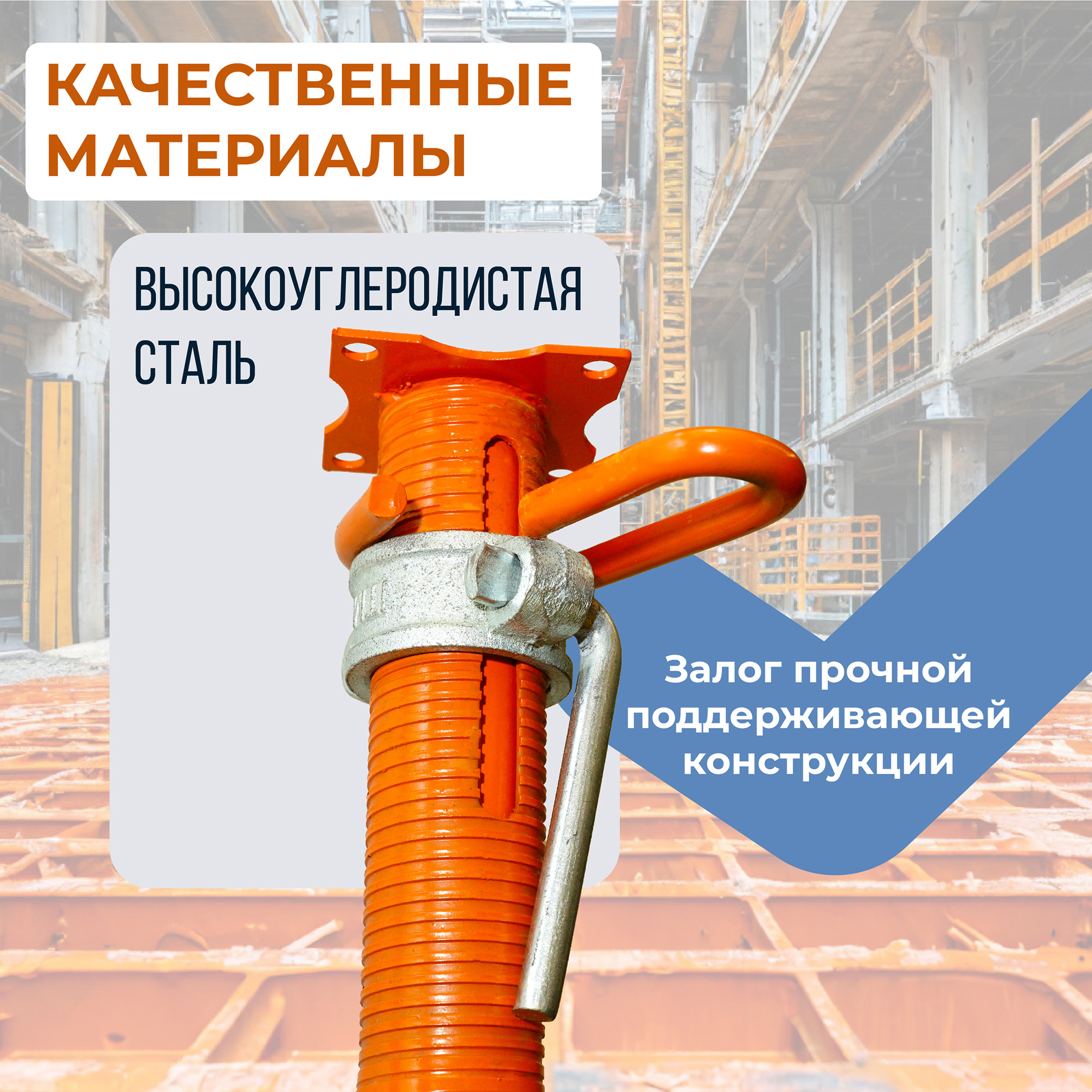

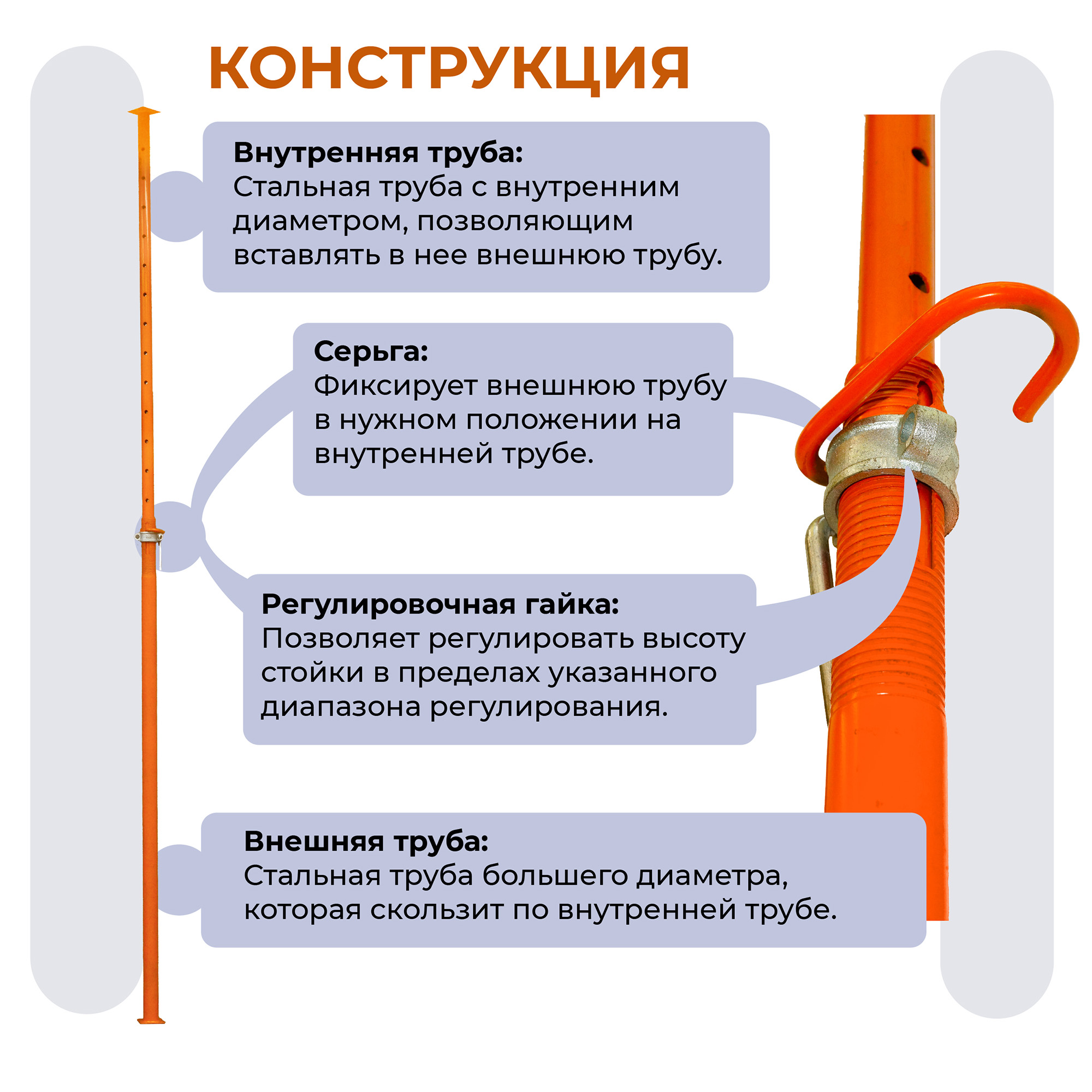

Изготовлена из двух стальных труб 60 и 48 мм с толщиной стенки металла 2,5 и 3 мм соответственно. Нижняя (более широкая) имеет опорную площадку для устойчивости. На нее накручивается опорная гайка и вставляется телескопическая труба меньшего диаметра с прорезями по всей длине.

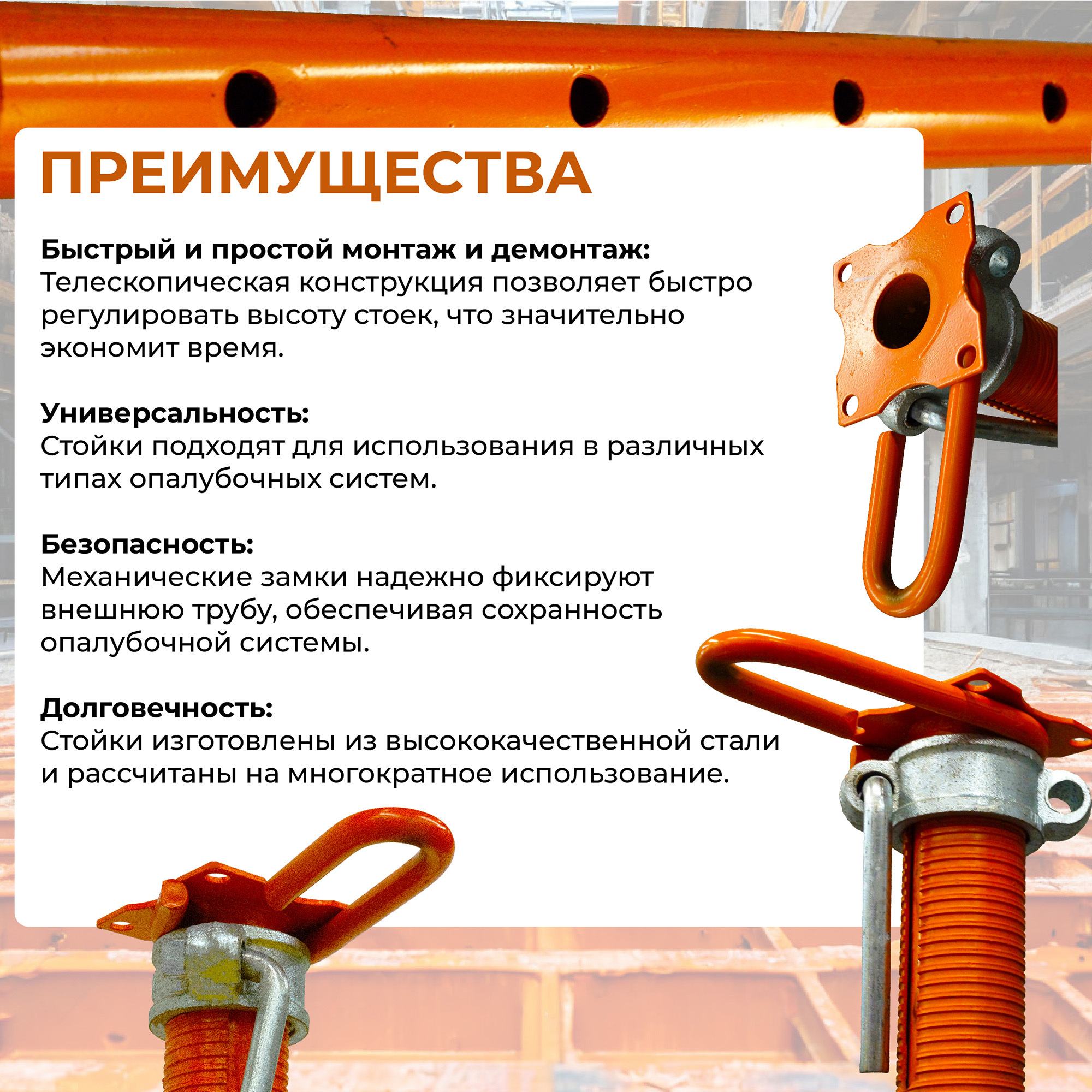

Ключевые преимущества:
Отсутствие сварочного шва в зонах нагрузки: это повышает прочность конструкции, исключает риск разрыва металла в критических местах и обеспечивает равномерное распределение нагрузок.
Усиленная опорная пятка: увеличенная толщина и диаметр пятки обеспечивают повышенную устойчивость на поверхности, предотвращая проседание и смещение под весом конструкции.
Телескопическая система фиксации: прорези в насадке и отверстия в верхней трубе с крепёжной серьгой позволяют быстро и надежно зафиксировать нужную высоту.
Совместимость с опалубочными системами: стойка используется в комплекте с треногой, унивилкой, двутавровой балкой и ламинированной фанерой для монтажа опалубки перекрытий.

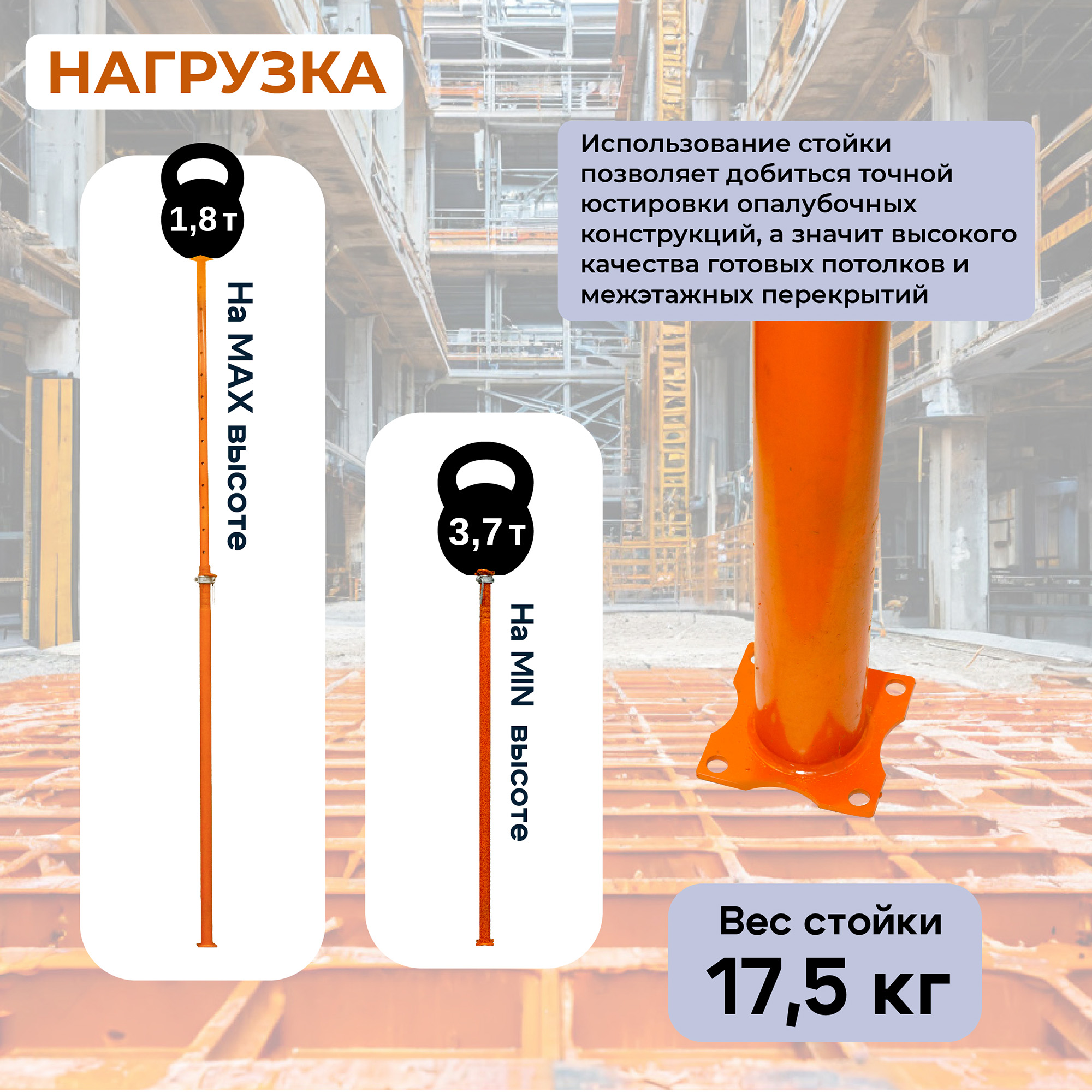

Фиксация нужной длины стойки выполняется крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку. Минимальная высота данной модели стойки – 3,22 метра, максимальная – 4,9 метра. Чем выше вы выдвигаете стойку, тем меньше на нее должна быть нагрузка. Точные значения для каждого положения высоты указаны в паспорте изделия.
Для того, чтобы собрать опалубочную конструкцию перекрытия, кроме телескопической стойки-домкрата вам понадобятся:
— ламинированная фанера (не менее 15 мм толщиной)
— двутавровая деревянная балка
— тренога (для обеспечения устойчивости стойки)
— унивилка (для размещения двутавровой балки и фанеры)
Порядок монтажа телескопических стоек на строительной площадке:
1. На площадке, подготовленной в соответствии с ППР объекта, устанавливается тренога. При этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности.
2. Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку.
3. После установки телескопических стоек в треноги, все стойки под опалубку выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке:
— продольная (нижняя) балка укладывается в унивилку;
— поперечная балка или брус (верхняя) укладывается на продольную;
— с помощью гайки стойки по уровню производится точная юстировка опалубочного стола;
— после точной юстировки производится монтаж фанеры.
Монтаж телескопических стоек для опалубки производится специальным инструментом, не допускается применение кувалд, ломов. Монтаж стоек с отклонением от ППР или без ППР ЗАПРЕЩАЕТСЯ.
ВНИМАНИЕ! В комплектацию товара входит только стойка опалубки. Тренога приобретается отдельно. Изображения стойки опалубки в сборе представлены исключительно для ознакомления с правильной сборкой и установкой стойки-домкрата.
Безопасность работ
Прочность и способность выдерживать высокие нагрузки гарантирует безопасность производства как опалубочных, так и бетонных работ.
Скорость установки
Конструкция телескопической стойки обеспечивает минимальное время монтажа и демонтажа опалубки.
Гарантия качества
Использование телескопической стойки позволяет добиться точной юстировки опалубочных конструкций, а значит высокого качества готовых потолков и межэтажных перекрытий.
Минимум трудозатрат
При работе со стойкой-домкратом необходимо минимальное количество рабочих, занятых на монтаже — демонтаже опалубки.
